2023年11月10日，奧維頂點（北京）網絡科技有限公司在2023世界青年科學家峰會上隆重發布了(le／liǎo)面向高電壓大電流HEMT功率器件應用的850V Cynthus®系列矽基氮化镓（GaN-on-Si）外延産品。行業客戶、知名投資機構争相了(le／liǎo)解合作。

本次發布的面向高電壓大電流HEMT功率器件應用的850V Cynthus®系列矽基氮化镓（GaN-on-Si）外延産品與面向HMET功率器件的其他襯底相比，GaN-on-Si可實現更大的晶圓尺寸和(hé / huò)更多元化的應用，并且可迅速導入FAB廠主流的矽基芯片工藝制程，對提升功率器件良率有其獨特優勢。通過采用最先進的矽基芯片工藝制程，并與Si CMOS驅動進行高良率的混合集成，利用芯生代科技的850V Cynthus®系列GaN-on-Si外延産品，可開發出650V、900V、以及1200V HEMT産品，特别适用于設計更小、更高效的電源解決方案。

芯生代850V Cynthus®系列GaN-on-Si外延産品的發布，在市場上具有标志性意義。傳統的氮化镓功率器件，因其最高電壓普遍停留在低壓應用階段，應用領域較爲(wéi / wèi)狹窄，限制了(le／liǎo)氮化镓應用市場的增長。對于高壓GaN-on-Si産品來說，由于氮化镓外延爲(wéi / wèi)異質外延過程，外延過程中存在諸如：晶格失配、膨脹系數失配、位錯密度高、結晶質量低等難題，因此外延生長高壓HMET用外延産品非常具有挑戰性。芯生代科技在創始人兼首席科學家鍾蓉博士的帶領下，通過改進生長機理精确控制成長條件實現了(le／liǎo)外延片的高均勻性；利用獨特的緩沖層成長技術實現了(le／liǎo)外延片的高擊穿電壓和(hé / huò)低漏電流；通過精确控制成長條件實現了(le／liǎo)出色的二維電子氣濃度。從而，成功克服GaN-on-Si異質外延生長帶來的難題，成功開發出适用于高壓的850V Cynthus®系列産品（圖1）。

圖1 芯生代科技850V Cynthus®系列GaN-on-Si外延産品

具體來說：

l 真耐高壓。在耐壓方面，在業内真正做到850V電壓條件下保持低漏電流（圖2），保證了(le／liǎo)HEMT器件産品在0-850V的電壓區間上的安全穩定工作，在國内市場中位居前列。利用芯生代的GaN-on-Si外延片，可開發出650V、900V、以及1200V HEMT産品，推動氮化镓向更高壓、更高功率應用領域邁進。

l 世界頂尖水平的耐壓控制水平。通過芯生代通過關鍵技術的改進，可在外延層厚度僅爲(wéi / wèi)5.33μm即可實現850V的安全工作電壓，實現了(le／liǎo)158V/μm單位厚度垂直擊穿電壓，誤差小于1.5V/μm，即誤差小于1%（圖2（c）），處于世界頂尖水平。

l 國内首家實現GaN-on-Si外延産品電流密度大于100mA/mm。更大電流密度, 适合大功率應用。通過較小的芯片, 較小的模塊體積, 較少的熱效應，可極大程度的降低模塊成本。适用電網等需要(yào / yāo)更大功率和(hé / huò)更高導通電流的應用場景（圖3）。

l 極低的成本價格，與國内同類型産品相比成本降低70%以上。芯生代首先通過業内最佳的單位厚度性能提升技術，極大程度上降低外延生長的時間和(hé / huò)物料成本，使GaN-on-Si外延片成本趨近于現有矽器件外延的區間，從而可大幅度降低氮化镓器件的成本，推動氮化镓器件産品應用範圍朝着更深和(hé / huò)更廣的方向發展。



（c） 單位厚度垂直擊穿電壓

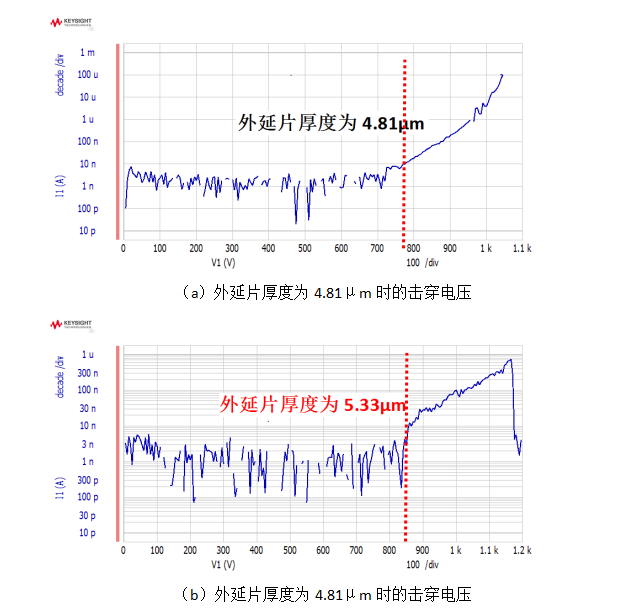

圖2 850V Cynthus®系列氮化镓外延片擊穿電壓



圖3 850V Cynthus®系列無場闆D-mode HEMT器件的源漏極電流密度

基于芯生代850V Cynthus®系列外延片，芯生代科技展示了(le／liǎo)流片後的器件産品（圖4），由于850V Cynthus®系列外延片各方面的優異性能，盡管在流片工藝和(hé / huò)良率控制方面面臨着挑戰，依然能夠生産出高性能的GaN基HEMT晶圓片，滿足高壓條件下的器件漏電流要(yào / yāo)求。

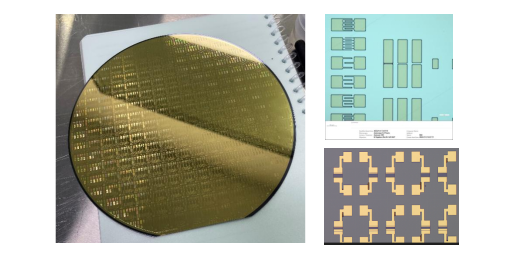

圖4 850V Cynthus®系列外延片流片後的晶圓片

鍾蓉博士表示：“由于我們采用了(le／liǎo)全新的外延生長工藝，可大幅緩解GaN與矽襯底之間的熱應力、調控外延片平整度，同時采用獨有的零缺陷薄膜制備技術，顯著提高了(le／liǎo)外延層各層薄膜生長的質量，并通過自主研發的高電壓控制技術，實現了(le／liǎo)850V Cynthus®系列外延片的高電壓、高穩定性和(hé / huò)高質量；同時，GaN HEMT器件設計公司可以采用場闆或其他手段，将可用電壓提高到遠超過850V，這意味着我們與優異的器件設計公司合作，我們現在的技術極有可能用于900V的場景。另外，由于我們新的方法在成本控制方面有顯著的優勢，可以将制備成本降低到原來的30%。通過我們的方法，850V Cynthus®系列外延片的成本可以遠遠低于現有矽外延片的成本，意味着氮化镓器件在800伏電驅或其他高壓應用上将發揮重要(yào / yāo)作用，同時相比于碳化矽器件，在成本上也會有更大的優勢，證明未來高壓氮化镓器件在工業和(hé / huò)能源應用市場将會有更大的發展空間。目前公司正處于上升階段，正在尋找上下遊合作機會與開展新一(yī / yì ／yí)輪融資。”
